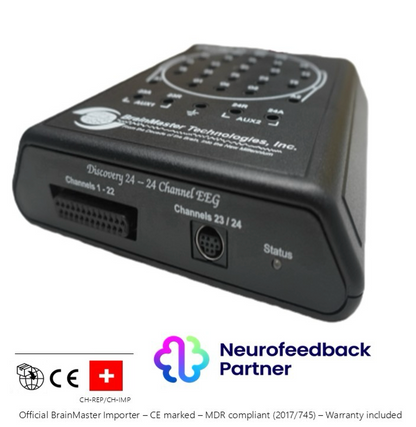

Discovery 24 EEG-/QEEG-Gerät mit 19 Kanälen, BrainAvatar 4.0 Acquisition und integriertem Impedanzmesser

Das Discovery 24 von BrainMaster ist ein nicht-invasives EEG-System für 19-Kanal-EEG- und qEEG-Ableitungen. Es wird mit BrainAvatar 4.0 Acquisition geliefert, der Impedanzmesser ist im Gerät integriert. Über die Softwareausstattung lässt sich das System flexibel auf den jeweiligen Zweck zuschneiden – von der reinen EEG-Aufzeichnung über qEEG bis zum Neurofeedback-Training.

Für Neurofeedback-Training

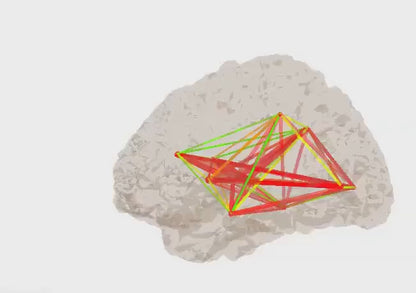

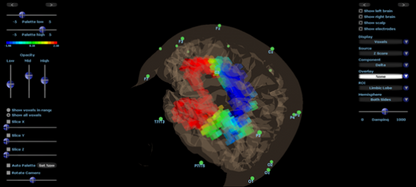

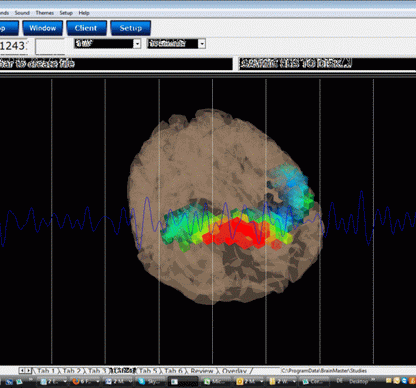

In Kombination mit der passenden Software gibt das System visuelles und auditives Echtzeit-Feedback auf Basis der EEG-Signale. Frequenzbänder wie Alpha, Beta und Theta lassen sich live darstellen, ebenso Brain-Mapping-Visualisierungen in Echtzeit, etwa LORETA.

Kompatibel mit den gängigen Protokollen für Neurofeedback-basierte Interventionen – Z-Score, SCP, ISF/ILF – sowie mit Brodmann-Areal-Training, NeuroGuide und den IFEN-Programmen und -Games.

Zwei Aux-Kanäle: HRV und ereigniskorrelierte Potentiale

Neben den 19 EEG-Kanälen stehen zwei Aux-Kanäle zur Verfügung. Über sie lässt sich die Herzaktivität parallel zum EEG aufzeichnen. Mit dem IFEN ERP-Analyzer lassen sich daraus anschließend Kennwerte der Herzratenvariabilität berechnen – EEG und HRV stammen so aus derselben Aufnahme und sind zeitlich exakt aufeinander bezogen.

Dieselben Aux-Kanäle nehmen die Signale der IFEN-Triggerbox auf: akustische und visuelle Reize auf Aux-Kanal 1, die motorischen Reaktionen der Testperson auf Aux-Kanal 2. Diese Trennung ist der Grund, warum sich aus einer Aufnahme mehr als nur das ERP gewinnen lässt. Aus den Zeitabständen zwischen Reiz- und Reaktionsmarker ergeben sich Reaktionsgeschwindigkeit und deren Varianz, Auslassungs- und Fehlreaktionen sowie das Post-Error Slowing – die Verlangsamung nach einem Fehler, ein Maß dafür, wie eine Person ihr Verhalten nach Fehlern anpasst.

Für Forschung und Labor

Für EEG-basierte Studien zu neuronaler Aktivität und zu Feedback-Systemen. Da sich Workflows flexibel konfigurieren lassen, können eigene Signalverarbeitungs- und Analyseschritte eingebunden werden. Daten lassen sich als EDF exportieren.

Für Forschungsvorhaben ist die Programmierschnittstelle zugänglich. Bei der Einbindung in bestehende Analyse-Pipelines unterstützen wir – mit Universitäten arbeiten wir regelmäßig zusammen.

Auswertung

Mit der Aufzeichnung ist die Arbeit nicht zu Ende. Für die Auswertung stellen wir eine Reihe weiterer Werkzeuge bereit: den IFEN ERP-Analyzer für ereigniskorrelierte Potentiale und HRV-Kennwerte, IFEN Pro-Z Live für Z-Score-Training, den Neuropathfinder sowie die normativen qEEG-Datenbanken QEEG-Pro und NeuroGuide. Dazu kommen KI-gestützte Verfahren für die qEEG-Auswertung. Welche davon zu Ihrer Fragestellung passen, klären wir im Beratungsgespräch.

Auf Softwareseite ist das System mit beiden Plattformen kompatibel: BrainAvatar von BrainMaster und NeuroGuide.

BrainMaster Systeme im Vergleich

Wichtig: Die Übersicht zeigt, welche Verfahren mit dem jeweiligen Gerät grundsätzlich möglich sind. Sie sagt nicht, welche Software im Lieferumfang enthalten ist. Mehrere der genannten Verfahren – etwa ISF-Training, Z-Score-Training oder sLORETA – erfordern separat zu lizenzierende Softwaremodule. Sprechen Sie uns an, dann stellen wir Ihnen zusammen, was Sie für Ihr Vorhaben tatsächlich brauchen.

Der Funktionsumfang hängt von der gewählten Hardware-Konfiguration und den lizenzierten BrainMaster-Softwaremodulen ab.

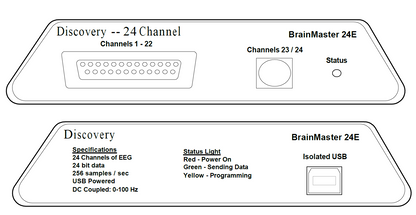

Technische Daten

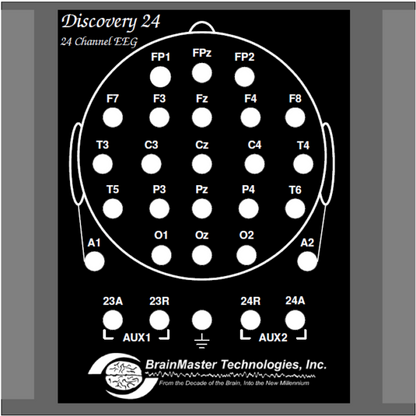

• EEG-Kanäle: 19 Kanäle nach dem internationalen 10-20-System
• Zusätzliche Eingänge: 2 Aux-Kanäle als Differenzeingänge mit separaten Referenzen
• Kanalzählung: Neben den 19 kanonischen Ableitpunkten stehen FpZ und OZ als eigene Kanäle zur Verfügung – damit 21 aktive Kanäle. Beide werden im Routinebetrieb selten benötigt, lassen sich für wissenschaftliche Fragestellungen aber jederzeit einbeziehen
• Abtastrate: 256 Hz
• Impedanzmessung: im Gerät integriert
• Anschluss und Stromversorgung: USB, mobiler Betrieb ohne Batterien
• Datenexport: EDF
• Software: BrainAvatar 4.0 Acquisition

Das Self Calibration Device

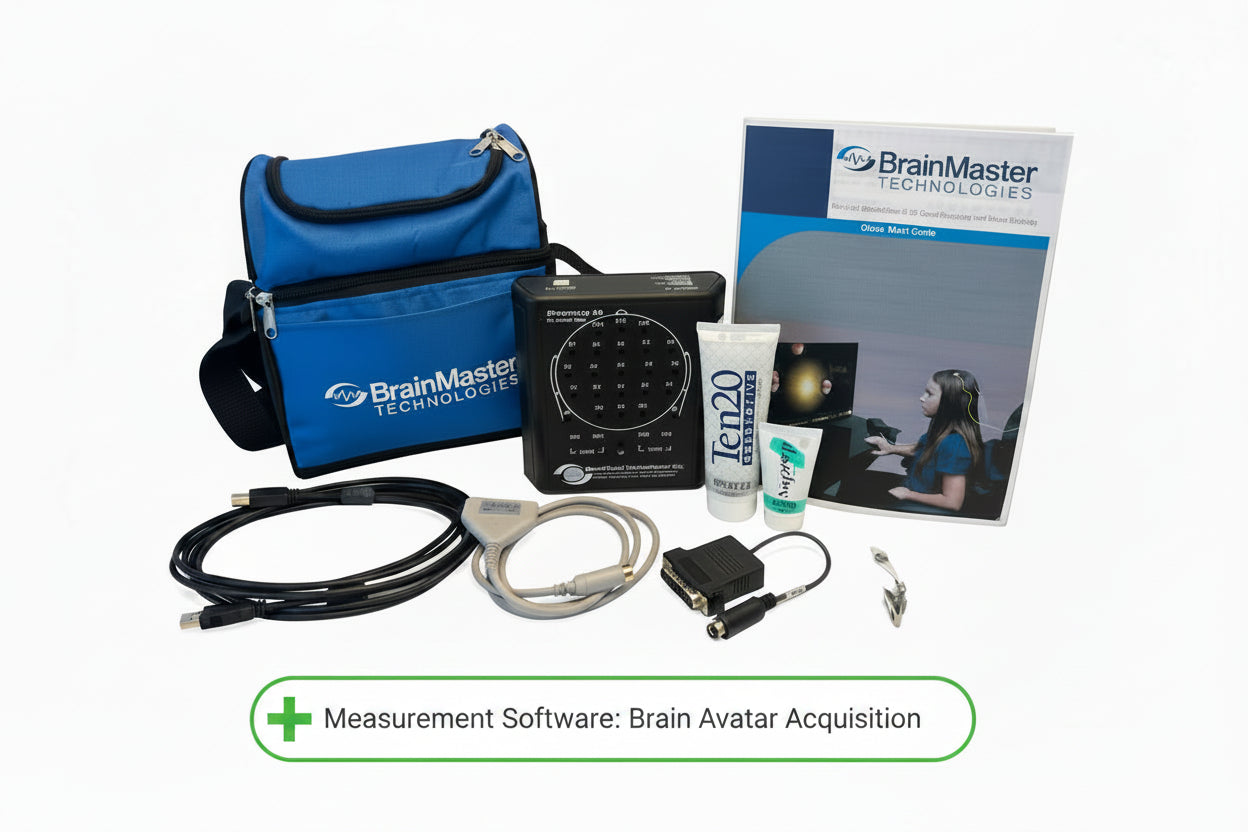

Mit dem Self Calibration Device lässt sich die technische Funktion des Geräts regelmäßig selbst überprüfen. Das ist bei einem EEG-System kein Nebenaspekt: Nur wer weiß, dass die Hardware sauber arbeitet, kann sich auf die abgeleiteten Daten verlassen. Bei anderen Anbietern ist eine solche Prüfmöglichkeit üblicherweise nicht im Lieferumfang enthalten. Beim Discovery 24 ist sie ohne Aufpreis dabei – den vollständigen Lieferumfang finden Sie im gleichnamigen Abschnitt.

Anwendungsbereiche und Anwender

Das Discovery 24 ist ein Medizinprodukt. Es wird sowohl in der ärztlichen Diagnostik eingesetzt als auch im Neurofeedback – je nachdem, wie die Software konfiguriert wird. Für die Diagnostik reicht die EEG-Aufzeichnung; für qEEG und Neurofeedback kommen Auswertung und Echtzeit-Feedback hinzu.

Anwender sind entsprechend breit gefächert: Ärzt:innen und Neurolog:innen, Therapeut:innen im Neurofeedback sowie Forschende. Das System ist für den Einsatz durch qualifiziertes Fachpersonal konzipiert und unterstützt dessen datenbasierte Entscheidungen. Die Anwendung erfolgt jeweils im Rahmen der eigenen fachlichen Qualifikation und Befugnis; Näheres zur Zweckbestimmung finden Sie im Abschnitt „Medizinische Zulassung".

Vor dem Kauf: sprechen Sie mit uns

Wenn Sie bis hierhin gelesen haben, lohnt sich ein Gespräch. Welche Softwaremodule Sie tatsächlich benötigen, welche Elektroden und Hauben zu Ihrer Arbeitsweise passen und welche Qualifikation dazugehört, hängt davon ab, was Sie mit dem System vorhaben. Das lässt sich in einem Termin klären – und erspart Anschaffungen, die am Ende nicht zum Vorhaben passen.

Der Entscheidungs-Navigator hilft bei der Vorauswahl. Beim IFEN bilden wir seit 2008 Fachleute im Neurofeedback aus; welcher Ausbildungsweg zu Ihrem Vorhaben passt, besprechen wir im selben Termin.
